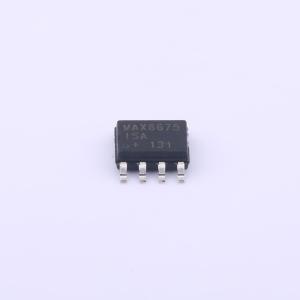

MAX6675ISA+T数字式K型热电偶温度传感芯片

发布时间：2025-11-03 08:32:28

MAX6675ISA+T 是美国模拟器件公司（Analog Devices，ADI，原 Maxim Integrated）推出的一款高精度 K 型热电偶温度采集芯片。它能将来自 K 型热电偶的微弱电压信号直接转换为 12 位数字输出信号，为工业控制、温度监测、家电设备以及科研仪器提供简洁可靠的测温解决方案。

MAX6675ISA+T 内部集成了冷端补偿电路、精密放大器、12 位模数转换器（ADC）以及串行数字接口（SPI 兼容），可直接与主控微处理器（如 Arduino、STM32、ESP32 等）通信，无需额外的信号放大或冷端补偿电路，大大简化了系统设计。

在性能方面，MAX6675ISA+T 的测温范围为 0℃ 至 +1024℃，分辨率为 0.25℃，可提供稳定、线性的温度输出。其内部冷端补偿模块能自动补偿环境温度变化带来的误差，确保在宽温区环境下仍保持良好的测量精度。

芯片采用 SPI 数字输出接口，主控只需读取 16 位数据即可获得温度值。通信速率高、指令简单，适合各种嵌入式系统。由于内部已经完成信号调理与数字化，MAX6675ISA+T 极大地降低了模拟电路设计的难度，非常适合对可靠性与一致性要求较高的工业场合。

在功耗方面，MAX6675ISA+T 工作电压为 3.0V 至 5.5V，典型电流消耗仅约 1.5mA，非常适合低功耗或电池供电系统使用。芯片在采样完成后可自动进入待机模式，以进一步节能。

MAX6675ISA+T 采用 8 引脚 SOIC 封装（SOIC-8），封装体积小、安装方便、兼容性强，适用于多种嵌入式硬件平台。配合标准 K 型热电偶探头，可快速构建温度检测与监控系统，常用于加热控制、焊接设备、热流监测、3D 打印机温控模块、烘箱及实验仪器等。

主要特点：

1. 适用于 K 型热电偶温度传感器

2. 测温范围：0℃～+1024℃

3. 分辨率：0.25℃（12 位 ADC）

4. 内置冷端补偿和高精度放大电路

5. SPI 接口输出，通信简单稳定

6. 工作电压范围：3.0V～5.5V

7. 低功耗设计，支持待机模式

8. 封装形式：SOIC-8

凭借高精度、低功耗和易用性，MAX6675ISA+T 成为众多温度监测系统和嵌入式控制项目的首选方案。它能快速实现从模拟信号到数字信号的转换，显著提升系统测温精度和可靠性，是工业与消费电子测温应用中的经典型号之一。
