TXB0104PWR 双向电压电平转换器芯片解析

发布时间：2025-10-17 23:29:30

TXB0104PWR 是德州仪器（Texas Instruments）推出的一款高性能 4 位双向电压电平转换器，专为需要在不同电压域之间进行信号传输的应用而设计。它支持自动方向感应，无需外部控制信号，能够在多种电压系统之间实现无缝的数据通信。

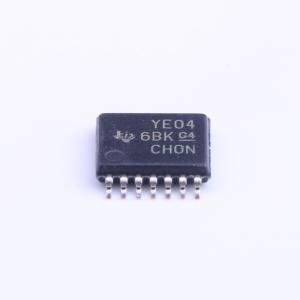

该芯片的工作电压范围为 1.2V 至 3.6V（VCCA）和 1.65V 至 5.5V（VCCB），满足 VCCA ≤ VCCB 的条件。TXB0104PWR 的数据传输速率可达 100 Mbps，适用于高速通信场景。芯片采用 TSSOP-14 封装，尺寸紧凑，适合空间受限的设计。

TXB0104PWR 的主要特点包括：

• 自动方向感应：无需外部控制信号，自动判断信号方向，简化设计。

• 高数据速率：支持高达 100 Mbps 的数据传输速率，满足高速通信需求。

• 低功耗：典型静态电流为 5 µA，适合低功耗应用。

• 高抗干扰性：具有 ±15 kV 的 ESD 保护能力，增强系统的抗干扰能力。

• 输出使能功能：通过 OE 引脚控制输出，使能或禁用输出，提供灵活的控制方式。

在实际应用中，TXB0104PWR 广泛应用于以下场景：

• 微控制器与外设之间的通信：在不同电压等级的微控制器和外设之间进行信号转换。

• I2C、SPI 总线电平转换：在 I2C、SPI 总线的不同电压域之间进行电平转换，确保信号的正确传输。

• 传感器接口：连接不同电压等级的传感器与处理器，实现数据采集。

• 嵌入式系统：在嵌入式系统中，不同模块之间的电压电平匹配。

总的来说，TXB0104PWR 是一款功能强大、性能优异的电压电平转换器，能够满足多种应用场景的需求，提供可靠的信号传输解决方案。
