AMC1200BDWVR 隔离放大器芯片详解

发布时间：2025-10-17 23:28:12

AMC1200BDWVR 是德州仪器（Texas Instruments）推出的一款高精度隔离放大器芯片，专为工业电流测量和电源监控系统设计。它采用硅二氧化物（SiO₂）绝缘技术，提供高达 4250V 峰值的电气隔离，有效隔离高压侧和低压侧电路，从而保证系统的安全性和信号的完整性。这种高等级隔离使其在工业自动化、逆变器、电机驱动以及可再生能源系统中具有广泛应用价值。

AMC1200BDWVR 具有固定增益为 8 的放大能力，输入电压范围为 ±250mV，专门优化用于与低阻值分流电阻搭配，实现高精度电流测量。芯片的非线性度极低，最大约 0.075%，输入偏移电压最大仅为 1.5mV，能够确保精密信号的准确传输。它的高共模抑制比（CMRR）达到 108dB，可有效抑制工业环境中的共模噪声和干扰信号，提高系统测量的可靠性。

在工作条件方面，AMC1200BDWVR 的供电电压范围为 2.7V 至 5.5V，典型工作电流约为 5.4mA，适合低功耗应用。其输入带宽最小为 60kHz，支持高速信号处理，能够满足快速变化的电流监测需求。芯片内部采用完全差分架构，能够将高侧测量信号隔离后以低压差分信号输出给控制器或 ADC，从而实现安全、精确的数据采集。

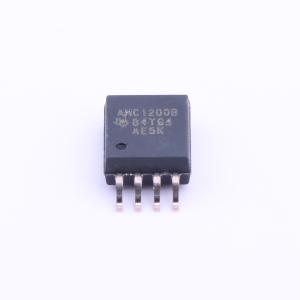

AMC1200BDWVR 通过了 UL1577 和 VDE V 0884-10 等安全认证，适合在高安全等级要求的场合使用。其工作温度范围为 –40°C 至 +105°C，即使在高温或恶劣工业环境下也能稳定工作。芯片封装采用标准的 SOIC-8 封装，便于在 PCB 上布局，且兼顾散热与可靠性。

在实际应用中，AMC1200BDWVR 常用于电机驱动系统的电流反馈，配合分流电阻进行高精度电流采集；在逆变器或太阳能光伏系统中，用于检测电流变化和功率管理；在不间断电源（UPS）或电池管理系统中，为系统提供安全监测和精确控制。它还可用于工业自动化设备中的高侧电流监测，为 PLC、驱动器或控制板提供稳定的测量信号。芯片的高精度和高隔离特性，使其能够同时满足安全性和测量精度的双重要求。

总的来说，AMC1200BDWVR 以其高隔离电压、高精度、低漂移和良好的抗干扰性能，为工业电流监测和电源管理提供了一套可靠的解决方案。它能够在复杂电气环境下保证测量精度，为工程师设计安全、高效、稳定的工业系统提供了理想的器件选择。
